G.B./N.G.B.切換え機能をプラスして、いまSB-12Rは、新たなリアルパフォーマンスを生む！

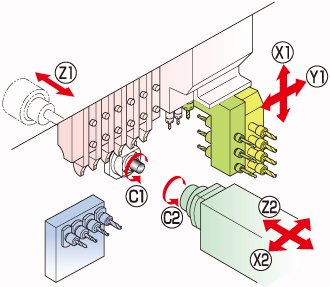

刃物臺
| 刃物臺構成 | ツーリング | ||
|---|---|---|---|
| ① |
クロスドリルユニット 4軸型  |
バイト(□12mm) | 6本 |
| バイト(□10mm) | 7本 | ||
| 正面固定工具 | 4本 | ||
| 背面固定工具 | 4本 | ||
| 回転工具 | 4本 | ||
|
クロスドリルユニット 5軸型  |
バイト(□12mm) | 6本 | |
| バイト(□10mm) | 7本 | ||
| 正面固定工具 | 4本 | ||
| 背面固定工具 | 4本 | ||
| 回転工具 | 5本 | ||
|
カートリッジ式 クロスドリルユニット 5軸型/5軸高速型  |
バイト(□12mm) | 6本 | |
| バイト(□10mm) | 7本 | ||
| 正面固定工具 | 4本 | ||
| 背面固定工具 | 4本 | ||
| 回転工具 | 2本 | ||
| カートリッジ式 | 3Pos | ||
| ② |
 |
背面加工工具 | 4本 |
| 固定工具 | max.4本 | ||
| 回転工具 | max.4本 | ||
| 項目 | SB-12R type G | ||
|---|---|---|---|
| 最大加工徑 | ø 13mm | ||
| 主軸臺最大移動量 | 標準 | 205mm | |
| ノンガイドブッシュ仕様 | 材料徑 × 2.5 (max.30mm) | ||
| バイト | 6本(□12mm) / 7本(□10mm) | ||
|
4軸スリーブ ホルダー |
刃物本數 | 正面加工固定工具：4本 | |
| 背面加工固定工具：4本 | |||
| 最大穴明能力 | ø 10mm | ||
| 最大切削タップ能力 | M10 × P1.5 | ||
| 回転工具 | 刃物本數 | 4～10本：OP含む | |
| 最大穴明能力 | ER16 | ø 7mm | |
| ER11 | ø 6mm | ||
| 最大切削タップ能力 | ER16 | M6 × P1.0 | |
| ER11 | M5 × P0.8 | ||
| 回転數 | ER16 | max.6,000min-1 | |
| ER11 | max10,000min-1 | ||
| モーター | 1.0kw(連続) / 1.2kw(5分/30%ED) | ||
| 早送り速度 | 35m/min(X1,Y1,Z1,X2,Z2) | ||
| 主軸割り出し | C軸制御 | ||
| 主軸回転數 | max.15,000min-1 | ||
| 主軸モーター | 2.2kw(連続) / 3.7kw(10分/25%ED) | ||
| 機械寸法(幅×奧行×高) | 2,070 × 1,177 × 1,760mm | ||
| 機械重量 | 1,750kg | ||
| 電気設備容量 | 4.5KVA | ||
| 項目 | SB-12R type G | ||
|---|---|---|---|
| 最大チャッキング徑 | ø 13mm | ||
| 最大取り上げ部品長 | 80mm | ||
| 最大部品突き出し長 | 30mm | ||
|
バック 4軸ユニット |
刃物本數 | 4本 | |
| 最大穴明能力 | 固定工具 | ø 8mm | |
| 回転工具 | ø 6mm | ||
|
最大 切削タップ能力 |
固定工具 | M6 × P1.0 | |
| 回転工具 | M5 × P0.8 | ||
| サブスピンドル割り出し | C軸制御 | ||
| サブスピンドル回転數 | max.12,000min-1 | ||
| サブスピンドルモーター | 0.55kw(連続) / 1.1kw(15分/40%ED) | ||
