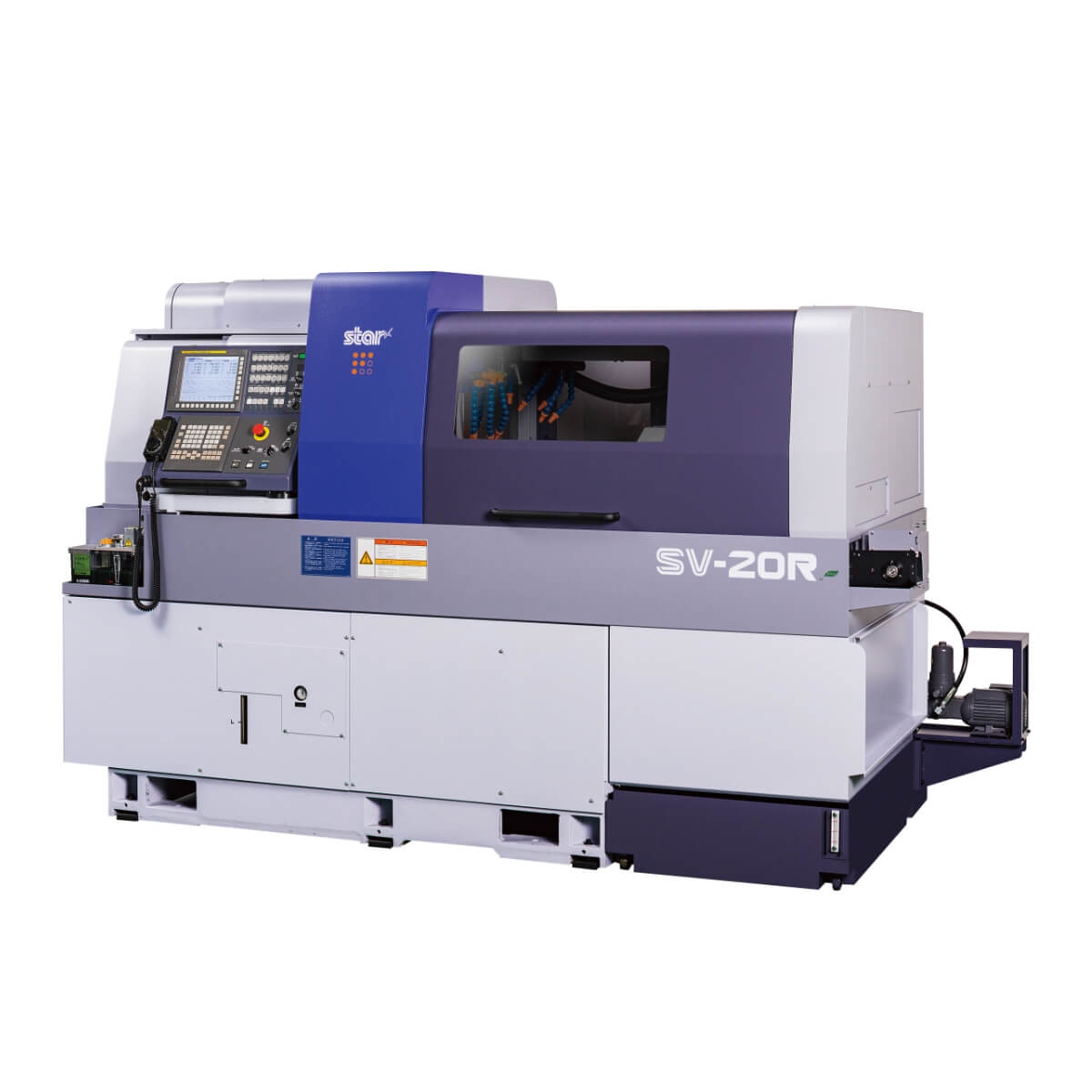

SV-20に待望のRモデル、登場。いま、ワンランク上の世界へ。
| 刃物臺構成 | ツーリング | ||
|---|---|---|---|
| ① |
 |
バイト(□16mm) | 6本 |
| バイト(□12mm) | 7本 | ||
| 回転工具 | 5本 | ||
| ② |
 |
バイト(□16mm) | 1本/面 |
| バイト(□12mm) | max.3本/面 | ||
| 正面固定工具 | max.3本/面 | ||
| 背面固定工具 | max.3本/面 | ||
| 回転工具 | max.2本/面 | ||
| ③ |
 |
背面加工工具 | 8本 |
| 固定工具 | max.8本 | ||
| 回転工具 | max.8本 | ||
| 項目 | SV-20R | ||
|---|---|---|---|
| 最大加工徑 | ロータリーG.B. | ø 20mm | |
| ノンガイドブッシュ仕様 | ø 20mm | ||
| 主軸臺最大移動量 | 標準 | 205mm | |
| R.M.G.B.裝置使用時 | 160mm OP | ||
| ノンガイドブッシュ仕様 | max.50mm | ||
| 刃物臺構成 | クシ刃 | バイト + 回転工具 | |
| タレット | 8面タレット | ||
| バイト | クシ刃 | 6本(□16mm) / 7本(□12mm) | |
| タレット | 1本/面(□16mm)、max.3本/面(□12mm) | ||
| スリーブホルダー | 刃物本數 | max.3本/面 | |
| 最大穴明能力 | ø 14mm | ||
| 最大切削タップ能力 | M12 × P1.75 | ||
| 回転工具 | 刃物本數 | クシ刃 | 5本 |
| タレット | max.2本/面 | ||
| 最大穴明能力 | クシ刃 | ø 10mm | |
| タレット | ø 10mm | ||
| 最大切削タップ能力 | クシ刃 | M8 × P1.25 | |
| タレット | M8 × P1.25 | ||
| 回転數 | クシ刃 | max.8,000min-1 | |
| タレット | max.5,750min-1 | ||
| モーター | クシ刃 | 2.2kw | |
| タレット | 2.7kw(連続) / 4.0kw(5分/30%ED) | ||
| 早送り速度 |
30m/min(X1,Y1,Z1,X2,Z2,X3,Z3) 20m/min(Y2)、15m/min(Y3) |
||
| 主軸割り出し | C軸制御 | ||
| 主軸回転數 | max.10,000min-1 | ||
| 主軸モーター | 3.7kw(連続) / 5.5kw(10分/60%ED) | ||
| 機械寸法(幅×奧行×高) | 2,730 × 1,350 × 1,865mm | ||
| 機械重量 | 4,150kg | ||
| 電気設備容量 | 6.3KVA | ||
| 項目 | SV-20R | ||
|---|---|---|---|
| 最大チャッキング徑 | ø 20mm | ||
| 最大取り上げ部品長 | 105mm | ||
| 最大部品突き出し長 | 75mm | ||
|
バック 8軸ユニット |
刃物本數 | 8本 | |
| 最大穴明能力 | 固定工具 | ø 12mm | |
| 回転工具 | ø 6mm | ||
|
最大 切削タップ能力 |
固定工具 | M10 × P1.5 | |
| 回転工具 | M5 × P0.8 | ||
| サンスピンドル割り出し | C軸制御 | ||
| サブスピンドル回転數 | max.10,000min-1 | ||
| サブスピンドルモーター | 2.2kw(連続) / 3.7kw(10分/25%ED) | ||
