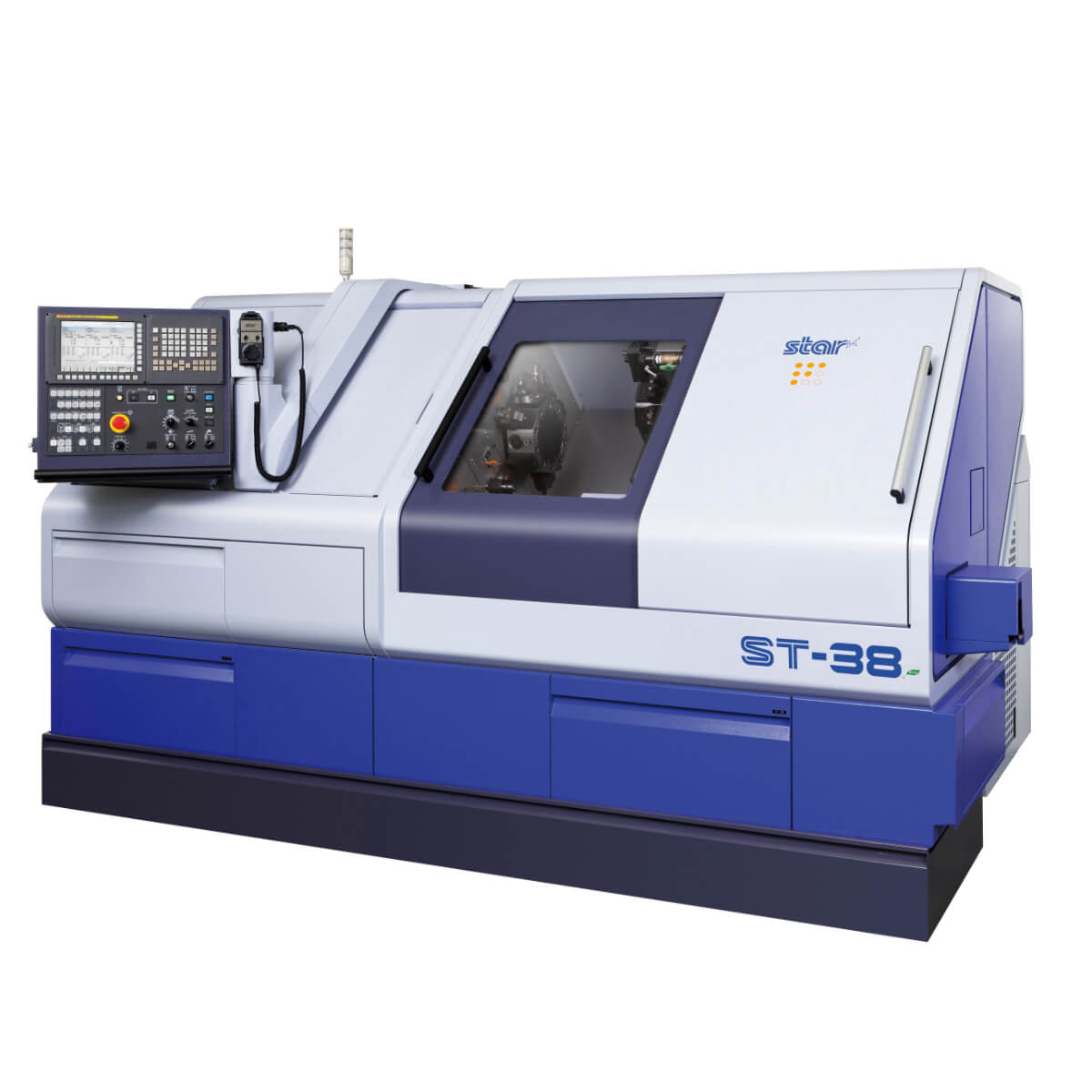

最大加工徑ø 38mm。複雑形狀加工はいま、超高速?自在へ。

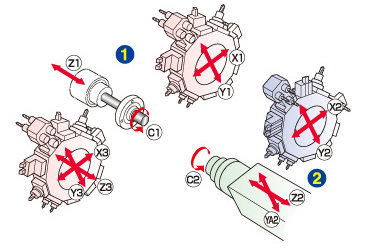

| 刃物臺構成 | ツーリング | ||
|---|---|---|---|
| ① |
 |
バイト |
max2本/面 (□16mm) |
| 正面固定工具 | max3本/面 | ||
| 背面固定工具 | max3本/面 | ||
| 回転工具 | max2本/面 | ||
| ② |
 |
バイト |
max2本/面 (□16mm) |
| 背面固定工具 | max3本/面 | ||
| 回転工具 | max2本/面 | ||
| 項目 | ST-38 | |
|---|---|---|
| 最大加工徑 | ø 38mm | |
| 主軸臺最大移動量 | 標準 | 350mm |
| R.M.G.B.裝置使用時 | 315mm | |
|
正面加工専用 タレット型刃物臺 |
手前側 | 10面 |
| 奧側 | 10面 | |
| バイト | 1本/面(□20mm) 、2本/面(□16mm) | |
| スリーブホルダー | 刃物本數 | max.3本/面 |
| 最大穴明能力 | ø 23mm | |
| 最大切削タップ能力 | M16 × P2.0 | |
| 回転工具 | 刃物本數 | max.2本/面 |
| 最大穴明能力 | ø 10mm | |
| 最大切削タップ能力 | M8 × P1.25 | |
| 回転數 | max.5,700min-1 | |
| モーター | 2.7kw(連続) / 4.0kw(5分/30%ED) | |
| 早送り速度 |
30m/min (X1,Z1,X2,Z2,X3,Z3) 15m/min (Y1,Y2,Y3) 、3.9m/min (YA2) |
|
| 主軸割り出し | C軸制御 | |
| 主軸回転數 | max.7,000min-1 | |
| 主軸モーター | 7.5kw(連続) / 11.0kw(10分/25%ED) | |
| 機械寸法(幅×奧行×高) | 3,477 × 1,859 × 1,865mm | |
| 機械重量 | 6,250kg | |
| 電気設備容量 | 10.5KVA | |
| 項目 | ST-38 | |
|---|---|---|
| 最大チャッキング徑 | ø 38mm | |
| 最大取り上げ部品長 | 150mm | |
| 最大部品突き出し長 | 75mm | |
| 背面加工専用タレット型刃物臺 | 10面 | |
| バイト | 1本/面(□20mm) 、2本/面(□16mm) | |
| スリーブホルダー | 刃物本數 | max.3本/面 |
| 最大穴明能力 | ø 23mm | |
| 最大切削タップ能力 | M12 × P1.75 | |
| 回転工具 | 刃物本數 | max.2本/面 |
| 最大穴明能力 | ø 10mm | |
| 最大切削タップ能力 | M8 × P1.25 | |
| サブスピンドル割り出し | C軸制御 | |
| サブスピンドル回転數 | max.7,000min-1 | |
| サブスピンドルモーター | 5.5kw(連続) / 7.5kw(10分/40%ED) | |
